Описание

Натяжные устройства рассматриваемых конвейеров делятся на два типа: винтовые и грузовые.

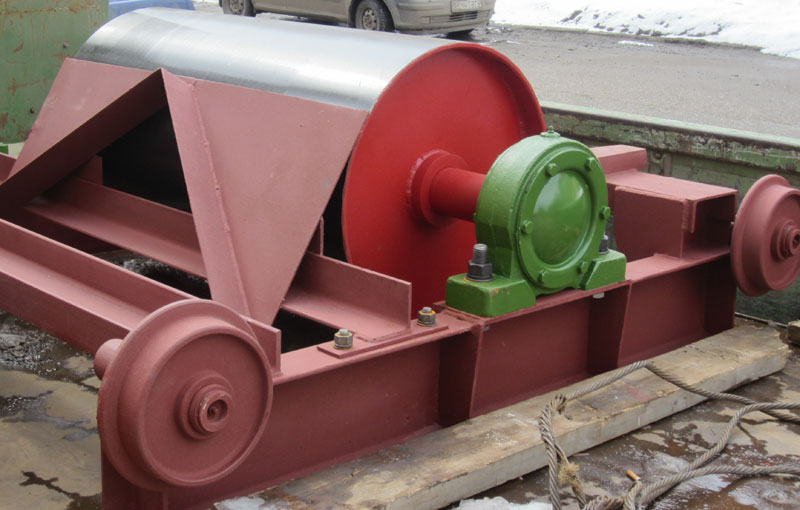

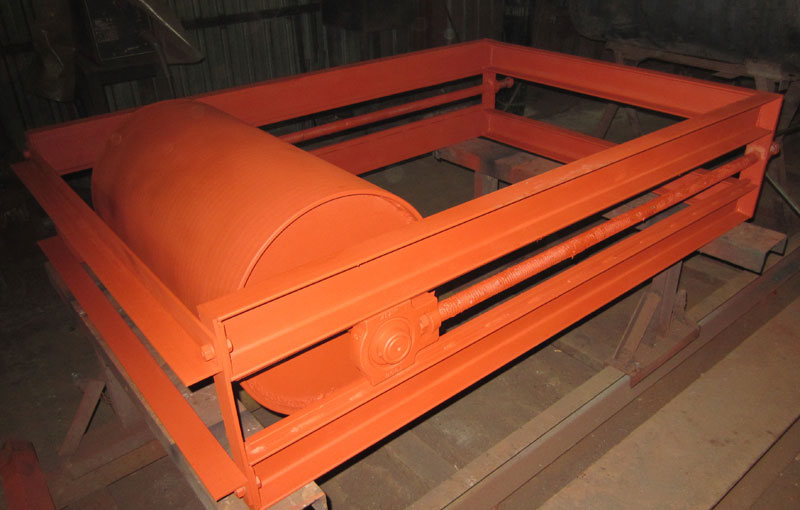

Грузовые натяжные устройства делятся на грузовые тележечные и грузовые вертикальные (рамные). Каждое из названных натяжных устройств состоит из натяжной тележки (или натяжной рамы) и грузового устройства.

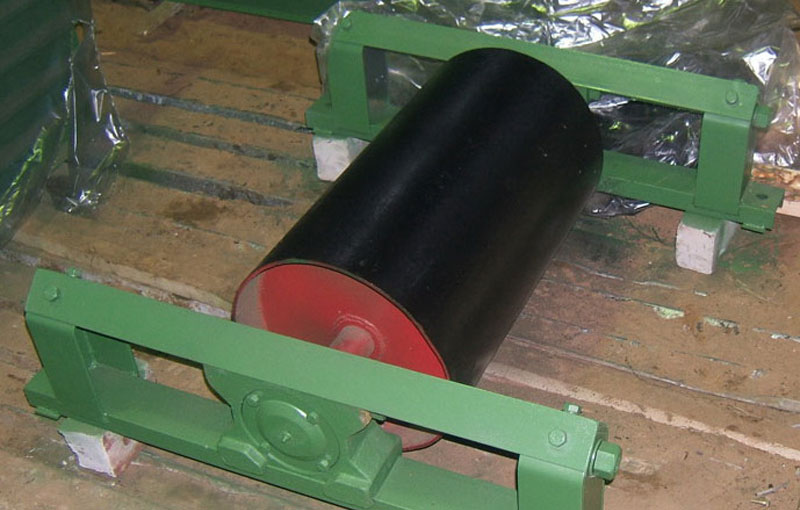

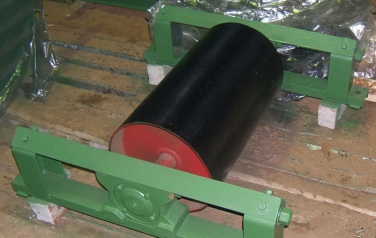

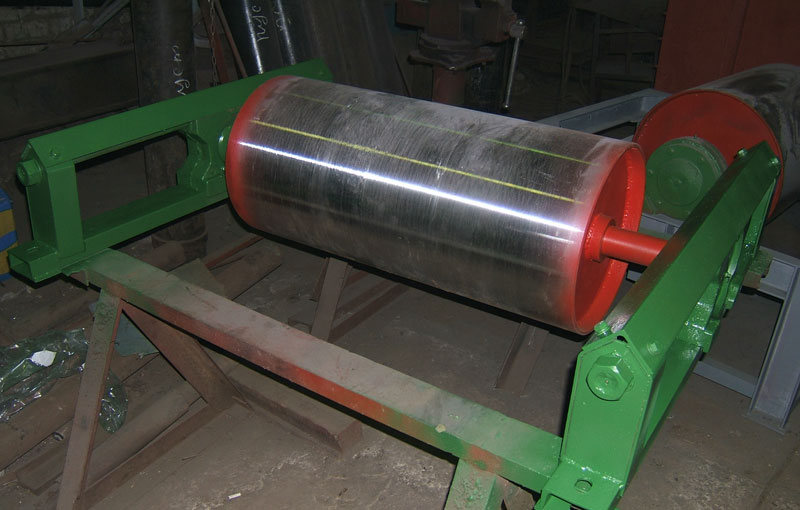

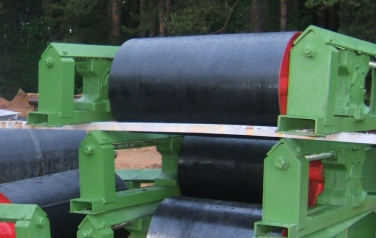

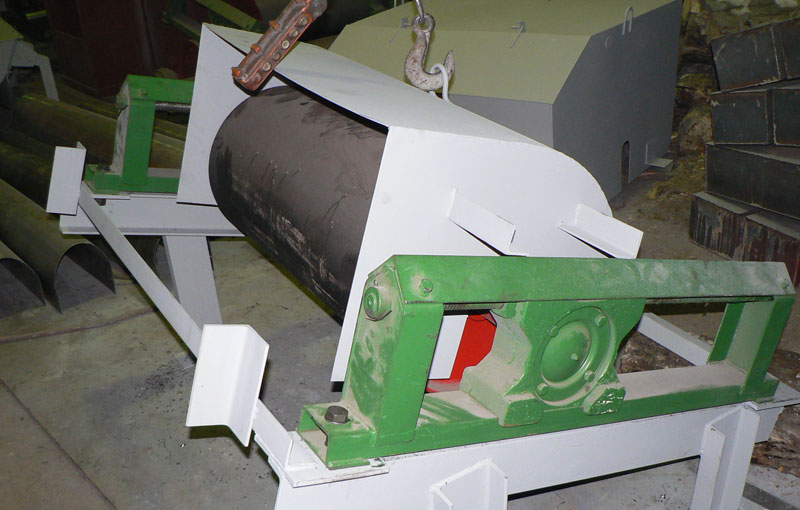

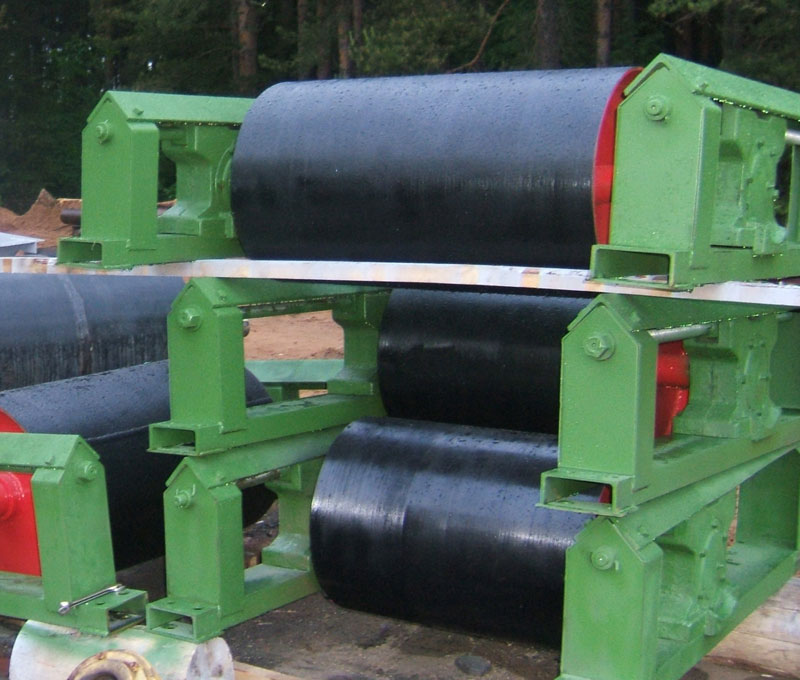

Грузовые устройства могут быть без полиспаста, с полиспастом или грузолебедочные. Выбор типа натяжного устройства зависит от длины конвейера, схемы его трассы, условий размещения устройства и других условий. Длина хода барабана натяжного устройства должна быть не менее 2% от длины конвейера. Устройства натяжные винтовые Винтовые натяжные устройства следует применять при длине конвейера не более 30-50 м, причем меньшие значения для конвейеров имеющих тяжелые условия работы (повышенная влажность и загрязненность) и ширину ленты В=1200-2000 мм. Длина хода натяжного барабана винтового устройства должна быть 320 мм (для конвейеров длиной до 15 м); 500 мм (для конвейеров до 25 м) и 800 мм (для конвейеров длиной 25-50 м). Типоразмер винтового натяжного устройства в приближенном методе расчета следует принимать в зависимости от типоразмера приводного барабана. Обычно, этот типоразмер на порядок меньше типоразмера приводного барабана. Устройства натяжные грузовые Выбор типоразмера натяжной тележки и натяжной рамы следует определять по необходимому расчетному усилию грузового устройства.

Технические характеристики

Характеристика винтовых нятяжных устройств

Ширина ленты В, мм	Типоразмер устройства	Допуст. усилие Sб.доп,даН	D, мм	Подшипник		Размеры, мм												Масса, кг
Ширина ленты В, мм	Типоразмер устройства	Допуст. усилие Sб.доп,даН	D, мм	Условн. обознач.	dп,мм	А	А1	А2	В1	В2	В3	H	H1	H2	h	L	L1	Масса, кг
400	4025-40-32	800	250	3608	40	320	770	730	500	830	94	267	130	80	46	840	225	120
	4031,5-50-32	1250	315	3610	50	320	770			840	94	267	130	80	46	1020	225	138
	4031,5-50-50	1250	315	3610	50	500	950			840	94	267	130	80	46	1020	225	148

500	5025-40-32	800	250	3608	40	320	770	850	600	950	94	267	130	80	46	840	225	125
	5031,5-50-32	1250	315	3610	50	320	770			960	94	267	130	80	46	840	225	145
	5031,5-50-50	1250	315	3610	50	500	950			960	94	267	130	80	46	1020	225	155
	5040-60-50	1600	400	3612	60	500	1070			1120	116	312	150	90	52	1150	285	205
	5040-60-80	1600	400	3612	60	800	1370			1120	116	312	150	90	52	1450	285	215

650	6525-40-32	800	250	3608	40	320	770	1000	750	1100	94	267	130	80	46	840	225	130
	6531,5-50-32	1600	315	3610	50	320	770			1110	94	267	130	80	46	840	225	150
	6531,5-50-50	1600	315	3610	50	500	950			1110	94	267	130	80	46	1020	225	160
	6540-60-50	2000	400	3612	60	500	1070			1120	116	312	150	90	52	1150	285	215
	6540-60-80	2000	400	3612	60	800	1370			1120	116	312	150	90	52	1450	285	225
	6550-80-50	2500	500	3616	80	500	1200			1140	180	433	210	120	74	1300	350	370
	6550-80-80	2500	500	3616	80	800	1500			1140	180	433	210	120	74	1600	350	390

800	8031,5-50-50	1000	315	3610	50	500	950	1350	950	1455	94	267	130	80	46	1020	225	175
	8040-60-50	1500	400	3612	60	500	1070			1470	116	312	150	90	52	1150	285	270
	8040-60-80	1500	400	3612	60	800	1370			1470	116	312	150	90	52	1450	285	290
	8050-80-50	3000	500	3616	80	500	1200			1490	180	433	210	120	74	1300	350	380
	8050-80-80	3000	500	3616	80	800	1500			1490	180	433	210	120	74	1600	350	390
	8063-100-50	5000	630	3620	100	500	1200			1520	180	483	235	145	74	1300	350	570
	8063-100-80	5000	630	3620	100	800	1500			1520	180	483	235	145	74	1600	350	590

Ширина ленты В, мм	Типоразмер устройства	Допуст. усилие Sб.доп,даН	D, мм	Подшипник		Размеры, мм												Масса, кг
Ширина ленты В, мм	Типоразмер устройства	Допуст. усилие Sб.доп,даН	D, мм	Условн. обознач.	dп,мм	А	А1	А2	В1	В2	В3	H	H1	H2	h	L	L1	Масса, кг
1600	16031,5-50-50		315	3610	50	500	950	2200	1800	2305	46	267	130	80	46	1020	225
	16040-80-50		400	3616	80	500	1200			2340	74	433	210	120	74	1300	350
	16040-80-80		400	3616	80	800	1500			2340	74	433	210	120	74	1600	350
	16050-100-50		500	3620	100	500	1200			2370	74	483	235	145	74	1300	350
	16050-100-80		500	3620	100	800	1500			2370	74	483	235	145	74	1600	350
	16063-100-50		630	3620	100	500	1200			2370	74	483	235	145	74	1300	350
	16063-100-80		630	3620	100	800	1500			2370	74	483	235	145	74	1600	350

2000	20040-100-80	8000	400	3620	100	800	1500	2800	2200	2970	180	480	235	145	74	1600	350	740
	20040-100-120	8000	400	3620	100	1200	1900			2970	180	480	235	145	74	2000	350	780
	20050-120-80	12500	500	3624	120	800	1650			3020	220	500	280	165	88	1750	420	1190
	20050-120-120	12500	500	3624	120	1200	2050			3020	220	500	280	165	88	2150	420	1230
	20063-120-80	12500	630	3624	120	800	1650			3020	220	500	280	165	88	1750	420	1270
	20063-120-120	12500	630	3624	120	1200	2050			3020	220	500	280	165	88	2150	420	1310

Характеристика винтовых тележек

Ширина ленты В, мм	Типоразмер	Допуст. усилие Sб.доп.,даН	Рис.	Размеры, мм														a°	Масса qт, кг
Ширина ленты В, мм	Типоразмер	Допуст. усилие Sб.доп.,даН	Рис.	А	А1	А2	А3	В1	Н	Н1	Н2	L	L1	L2	K	Dк	Dб	a°	Масса qт, кг
500	5031,5ТО-50	1900	5	850	500	500	-	1105	100	380	175	1070	1240	-	1000	200	-	6	200
	5040ТО-60	3750	5		575	495	-	1105	115	435	190	1140	1310	-	1000	200	-		240
	5050ТО-80	5200	5		675	585	-	1105	145	555	220	1330	1500	-	1000	200	-		360
	5050ТПО-80	5200	6		675	585	-	1105	145	555	220	1330	1500	305	1000	200	250		400
650	6531,5ТО-50	1900	5	1000	500	500	-	1255	100	380	175	1120	1240	-	1150	200	-	6	215
	6540ТО-60	3750	5		535	535	-	1255	115	435	190	1190	1310	-	1150	200	-		255
	6550ТО-80	5200	5		630	630	-	1255	145	555	220	1380	1500	-	1150	200	-		370
	6550ТПО-80	5200	6		630	630	-	1255	145	555	220	1380	1500	305	1150	200	250		410
800	8040ТО-60	3750	1	1350	655	575	850	1605	115	475	190	1320	1470	-	1500	200	-	5	340
	8050ТО-80	5200	1		760	600	850	1615	145	595	220	1460	1600	-	1510	200	-		470
	8063ТО-100	8000	1		900	700	850	1640	170	725	265	1710	1890	-	1530	250	-		730
	8080ТО-120	12500	1		1090	900	850	1660	205	875	300	2100	2280	-	1550	250	-		1040
	8080ТПО-120	12500	2		1090	900	850	1660	205	875	300	2100	2280	305	1550	250	250		1140
	8080ТПЛО-120	12500	3		1090	900	750	1660	205	875	300	2100	2280	305	1550	250	250		1160
	8080ТПО-160	19000	2		1185	935	850	1820	255	970	430	2230	2715	385	1670	400	315		2110
	8080ТПЛО-160	19000	3		1185	935	750	1820	255	970	430	2230	2715	305	1670	400	250		2130
1000	10050ТО-80	5200	1	1580	760	600	850	1845	145	595	200	1460	1600	-	1740	200	-	5	510
	10063ТО-100	8000	1		900	700	850	1870	170	725	265	1710	1890	-	1760	250	-		790
	10080ТО-120	12500	1		1090	900	850	1890	205	875	300	2100	2280	-	1780	250	-		1130
	10080ТПО-120	12500	2		1090	900	850	1890	205	875	300	2100	2280	305	1780	250	250		1240
	10080ТПЛО-120	12500	3		1090	900	750	1890	205	875	300	2100	2280	305	1780	250	250		1260
	10080ТПО-160	19000	2		1185	935	850	2045	255	970	430	2230	2715	385	1900	400	315		2240
	10080ТПЛО-160	19000	3		1185	935	750	2045	255	970	430	2230	2715	305	1900	400	250		2260
	100100ТПО-180

Стоимость типовых конструкций можно узнать у наших менеджеров; цена на натяжные станции, изготавливаемые по техническому заданию заказчика, рассчитывается индивидуально.

Запросить расчет стоимости
